腳手架連墻件設置

1、條文

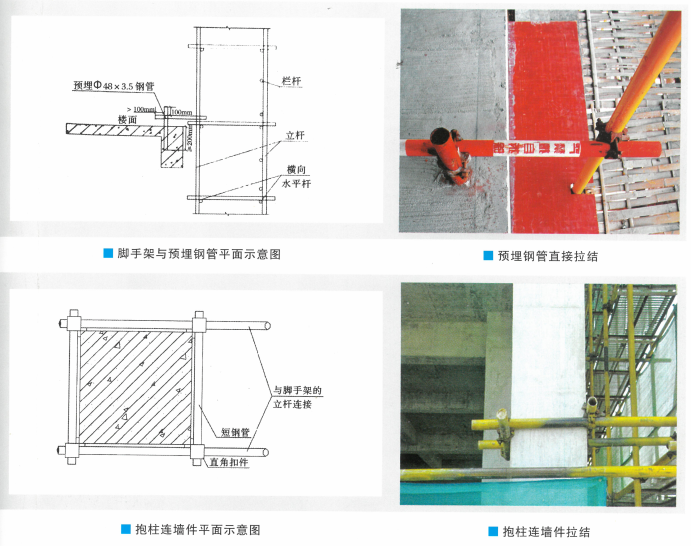

連墻件是承受腳手架的水平荷載，保證架體整體穩定的桿件，因此，要進行強度計算，必須采取可承受拉力和壓力的構造；連墻件應采用剛性連墻件與建筑物連接。

2、摘錄依據《建筑施工扣件式鋼管腳手架安全技術規范》JGJ130—2011

6.4.1  連墻件設置的位置、數量應按專項施工方案確定。

6.4.2  腳手架連墻件數量的設置除應滿足本規范的計算要求外，還應符合表6.4.2的規定。

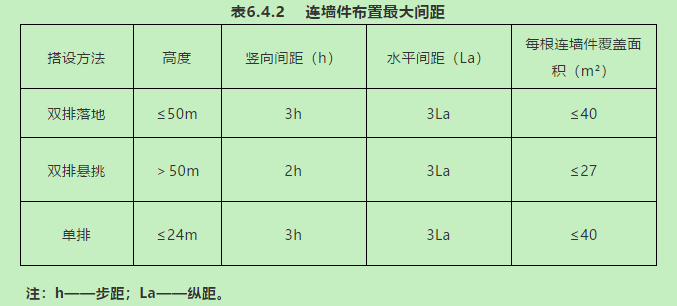

表6.4.2    連墻件布置最大間距

6.4.3  連墻件的布置應符合下列規定:

1 應靠近主節點設置，偏離主節點的距離不應大于300mm；

2 應從底部第一步縱向水平桿處開始設置，當該處有困難時，應采用可靠措施固定。

3 應優先采用菱形布置，也可采用方形、矩形布置。

6.4.4  開口型腳手架的兩端必須設置連墻件，連墻件的垂直間距不應大于建筑物的層高，并不應大于4m。

6.4.5  連墻件中的連墻桿應呈水平設置，當不能水平設置時，應向腳手架一端下斜連接。

6.4.6  連墻件必須采用可承受拉力和壓力的構造。對高度24m以上的雙排腳手架，應采用剛性連墻件和建筑物連接。

6.4.7  當腳手架下部暫不能設連墻件時應采取防傾覆措施。當搭設拋撐時，拋撐應采用通長桿件，并用旋轉扣件固定在腳手架上，與地面的傾角應在45°~60°之間；連接點中心至主節點的距離不應大于300mm。拋撐應在連墻件搭設后方可拆除。
